Modellierungsprozess
Von innen nach außen
Jede Komponente wurde einzeln recherchiert, skizziert und modelliert — von den kleinsten Chips bis zum fertigen Gehäuse.

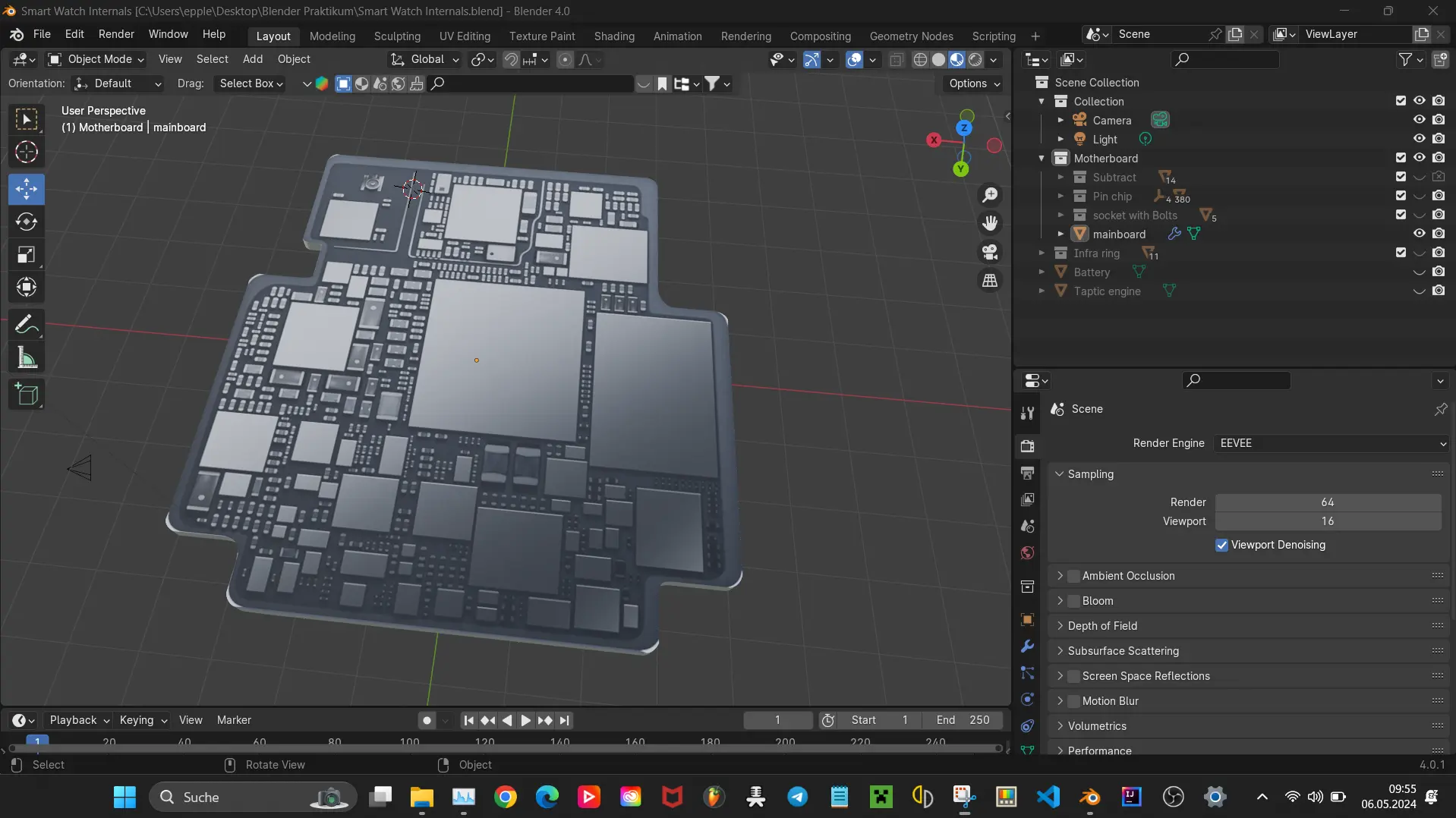

Mainboard & Chipset-Layout
Den Ausgangspunkt bildete das Mainboard der Apple Watch. Anhand von Teardown-Dokumentationen und Vergrößerungsaufnahmen haben wir die genaue Anordnung aller integrierten Schaltkreise, Leiterbahnen und Kontaktpunkte erfasst. Die Herausforderung bestand darin, die millimetergenaue Platine in Blender so nachzubauen, dass Größenverhältnisse und Komponentenabstände der Realität entsprechen.
CPU & Hauptprozessor
Der Apple S3 Chip — das Herzstück der Apple Watch Series 3 — wurde als eigenständiges Modell aufgebaut. Die charakteristische Package-Architektur des SiP (System in Package) erforderte besondere Sorgfalt: Pins, Substrat und Die-Ebene wurden separat modelliert, um die reale Chip-Struktur möglichst präzise abzubilden.

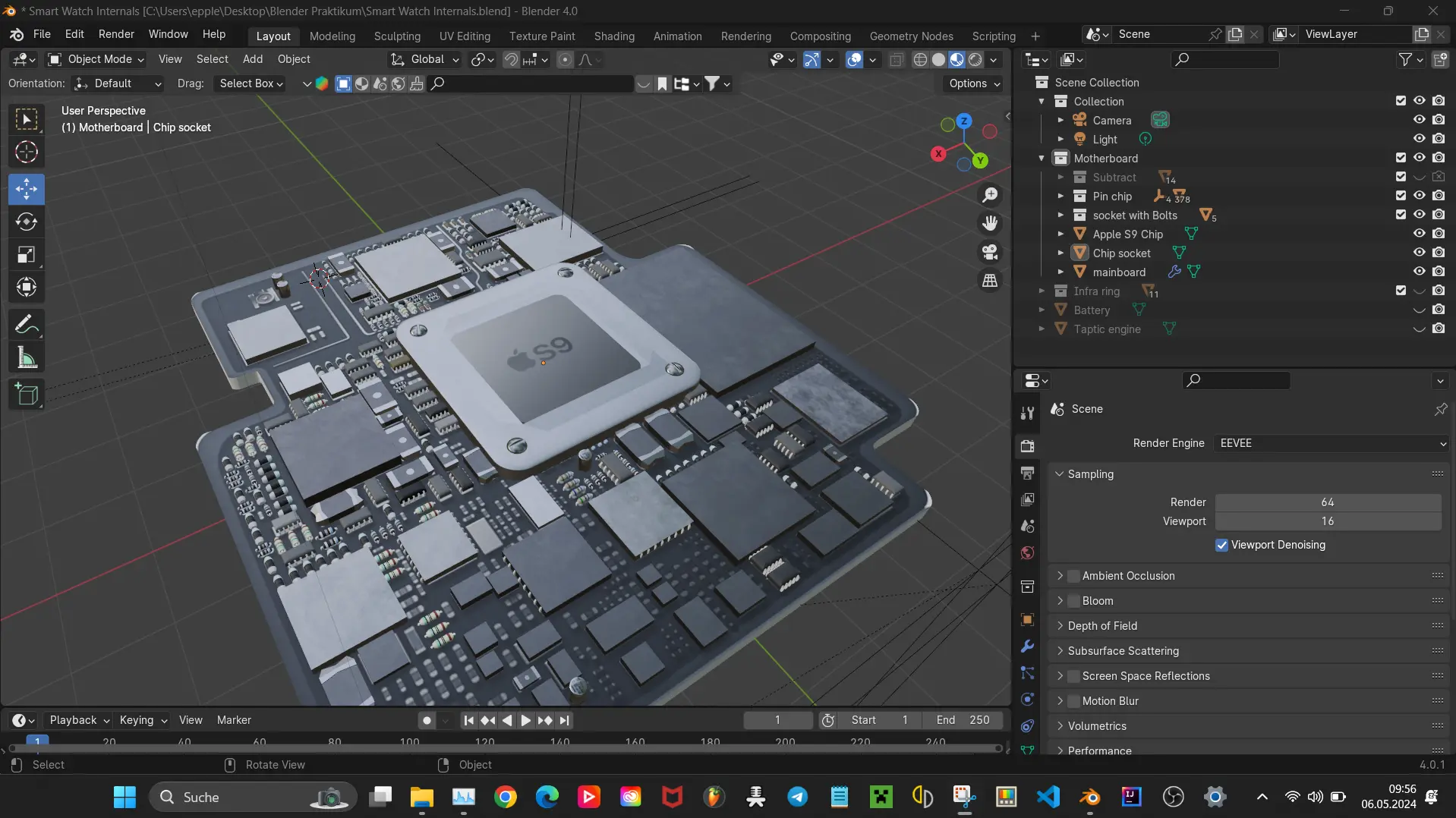

Mainboard vollständig zusammengesetzt
Nach dem Einzelmodellieren aller Chips und Bauelemente wurden diese auf dem Mainboard in ihrer korrekten Position zusammengeführt. Die Platzierung orientierte sich exakt an realen Referenzfotos. In dieser Phase entstand das erste vollständige Abbild der Platine — alle Komponenten in ihrer tatsächlichen räumlichen Beziehung zueinander.

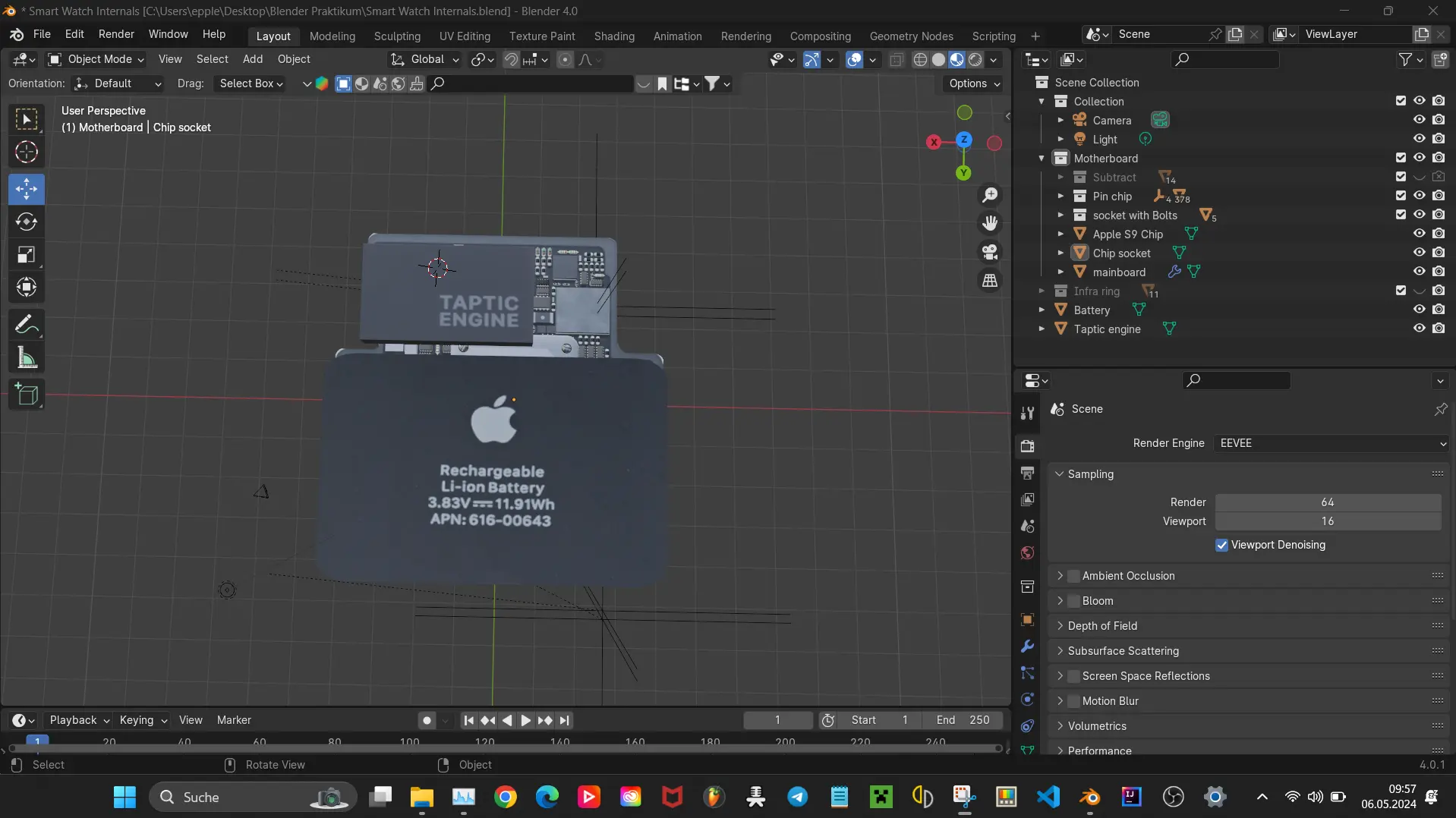

Akku & Taptic Engine
Neben der Elektronik spielen mechanische Komponenten eine entscheidende Rolle im Innenleben der Uhr. Akku und Taptic Engine wurden als separate Baugruppen modelliert. Besonders die Taptic Engine — verantwortlich für das haptische Feedback — war aufgrund ihrer zylindrischen Form und ihrer exakten Positionierung im Gehäuse eine interessante Herausforderung für die Modellierung.

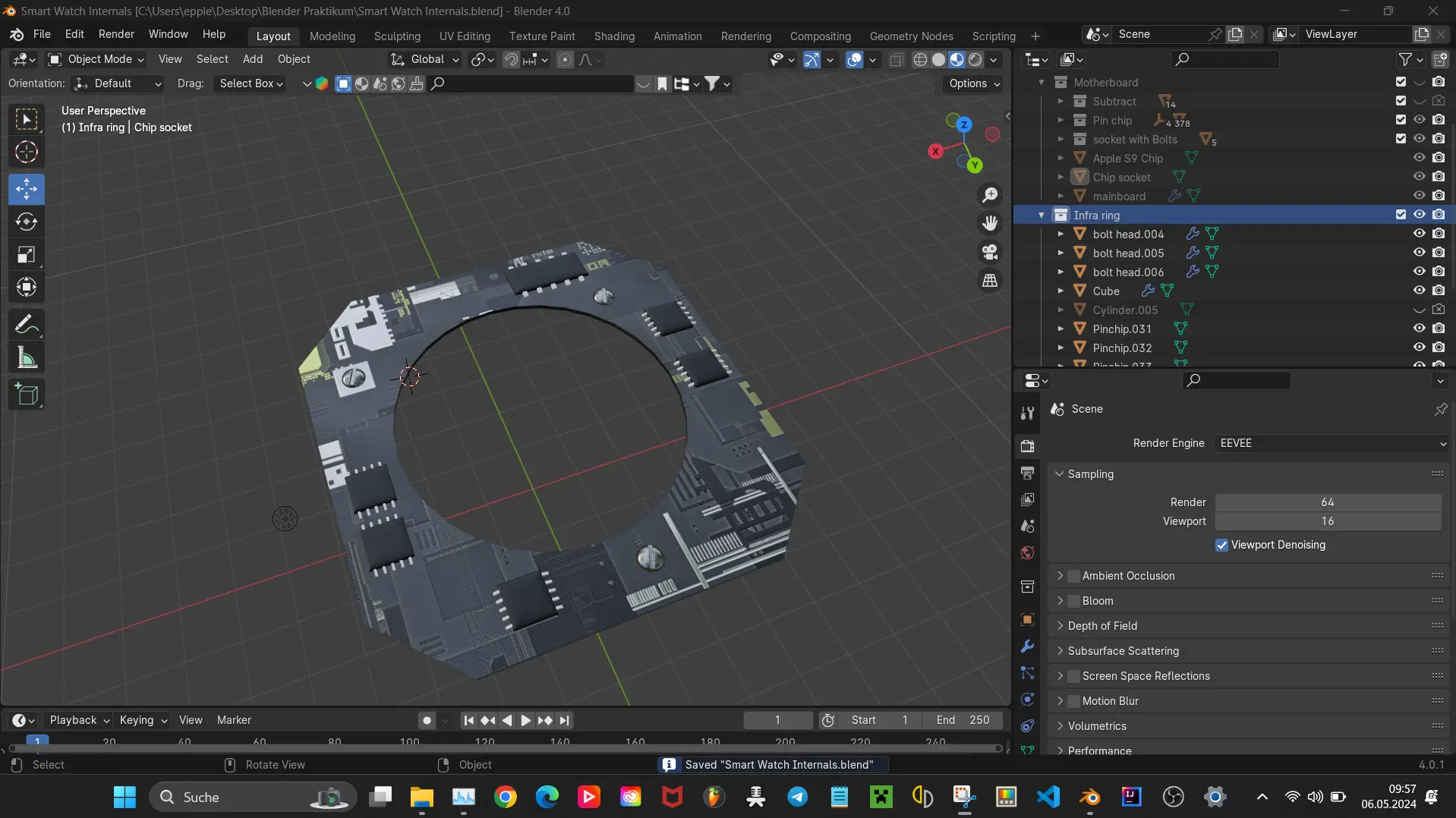

Weitere Chips & Sensoren
Die Apple Watch besteht nicht nur aus einem Hauptchip — zahlreiche weitere integrierte Schaltkreise übernehmen spezialisierte Aufgaben: Barometer, Herzfrequenzsensor, W1-Chip für Bluetooth und WLAN sowie diverse Kondensatoren und Widerstände. All diese Komponenten wurden separat modelliert und bilden gemeinsam die komplexe Elektroniklandschaft des Geräts ab.

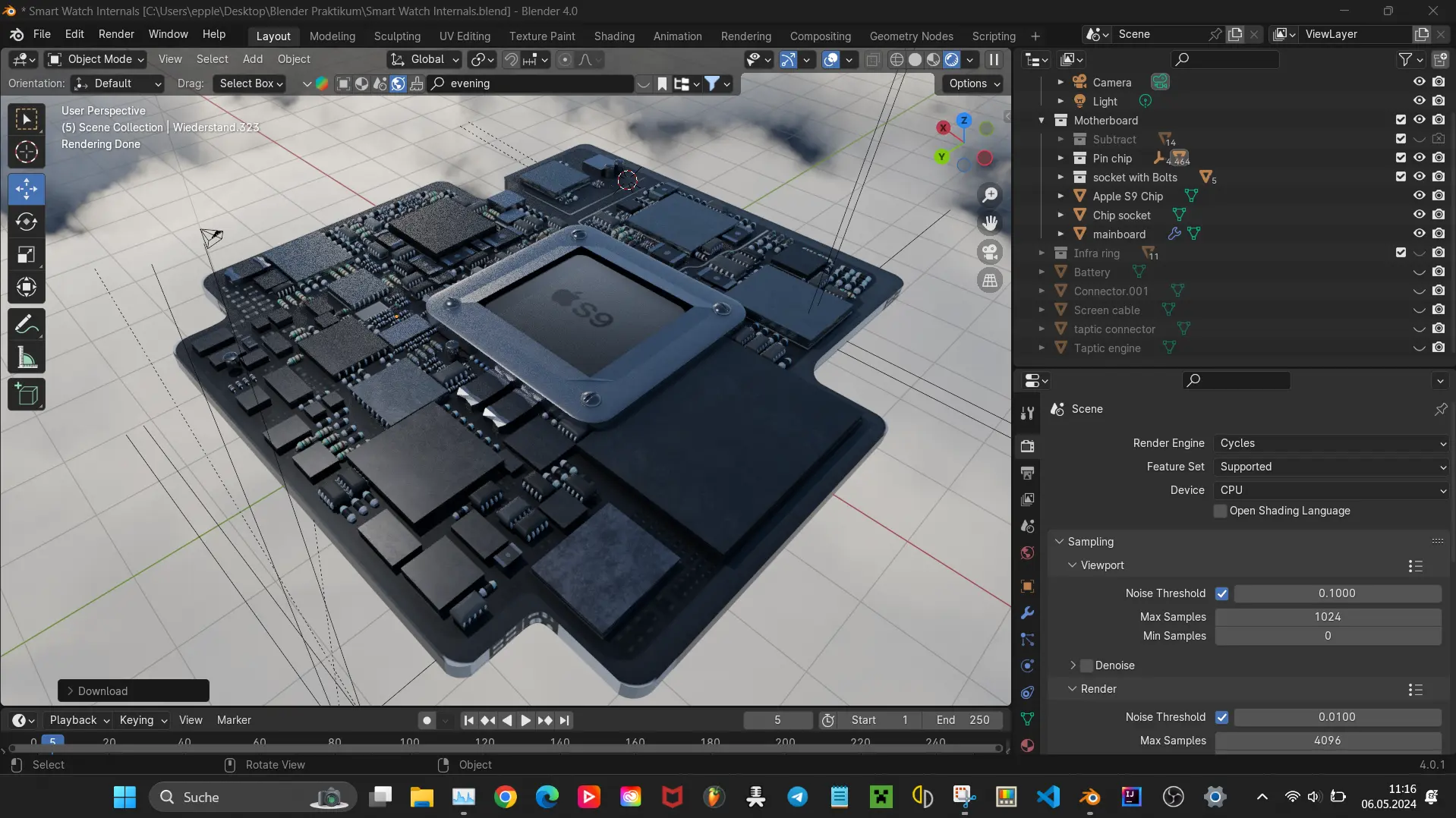

Komplettes Mainboard
Das vollständige Mainboard in der finalen Ansicht vereint alle zuvor modellierten Komponenten. Hier zeigt sich der Aufwand der vorangegangenen Schritte in seiner Gesamtheit: ein dichtes, präzise geordnetes System aus Prozessoren, Kommunikationschips, Kondensatoren und Verbindungstechnik — auf engstem Raum, wie es für Wearables typisch ist.

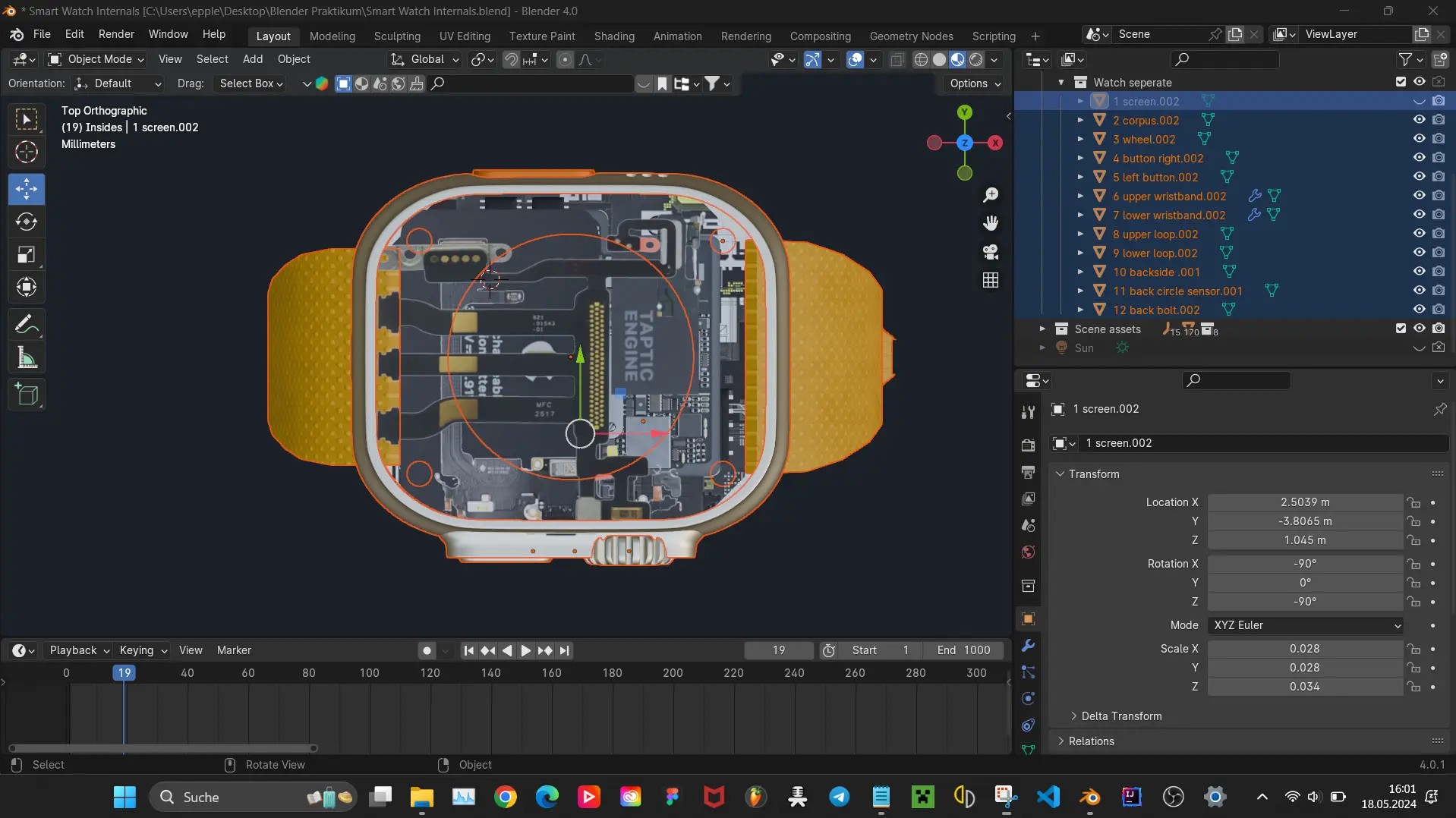

Zusammengebaut — Blick ins Innere
Als Abschluss zeigen wir die vollständig zusammengesetzte Apple Watch ohne Display — so wird das Innenleben in seiner realen Einbausituation sichtbar. Alle Komponenten sitzen an ihrem tatsächlichen Platz im Gehäuse: Mainboard, Akku und Taptic Engine liegen so, wie sie auch in der echten Uhr verbaut sind. Diese Ansicht verdeutlicht, wie präzise die einzelnen Bauteile aufeinander abgestimmt sind und wie wenig Raum im Inneren eines Wearables tatsächlich bleibt.
